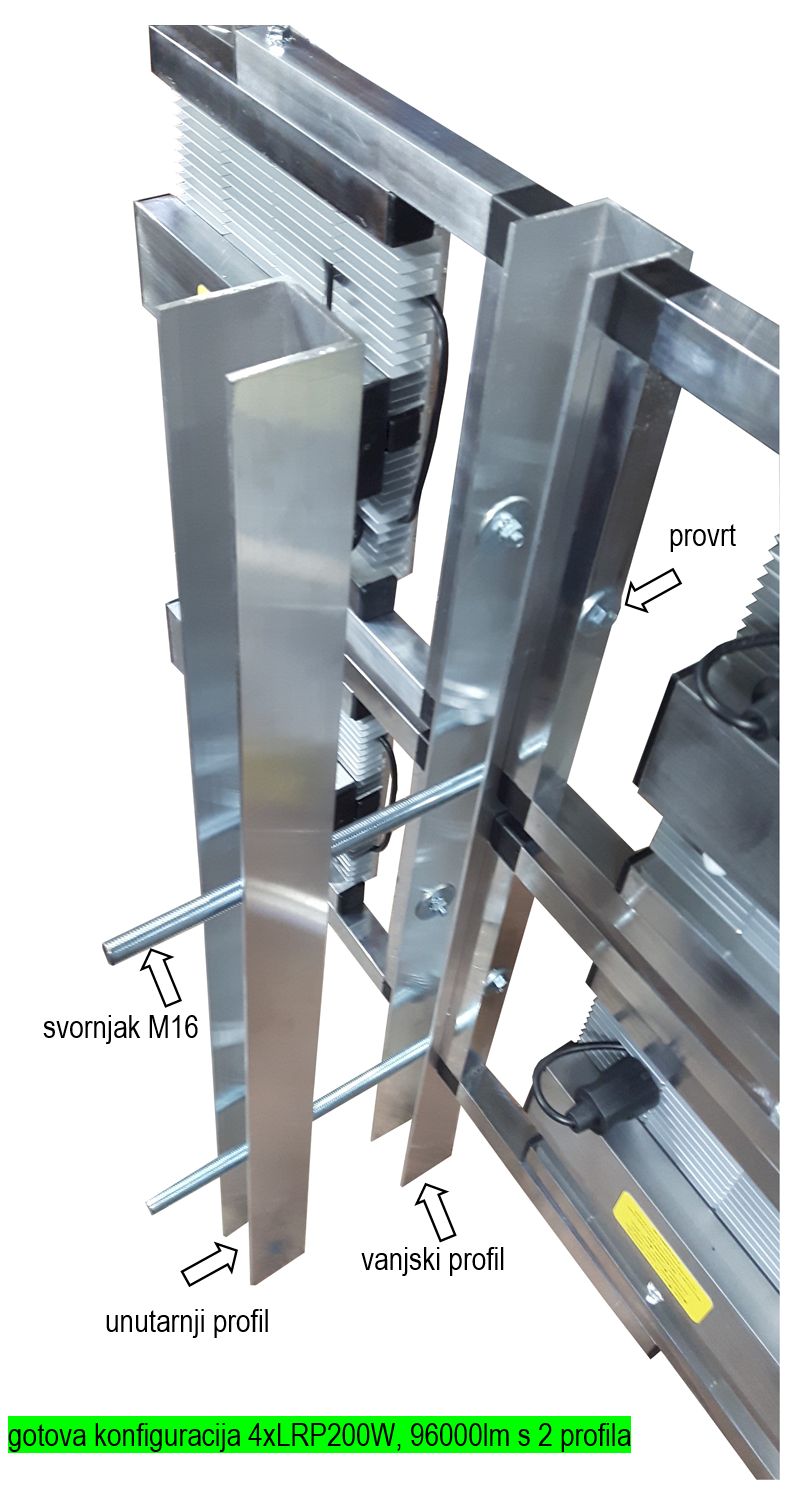

Armatura nosača je od nekoliko aluminijskih U profila 60x60x4mm povezanih svornjacima M16. Najmanji broj profila za jedan stup je 2, a najveći 4 za osvjetljenja terena s prednje i stražnje strane stupa što je česti slučaj kod vanjskih igrališta za tenis ili višefunkcionalnih rekreacijskih igrališta. Na strani osvjetljavanja jedan od dva nosača je unutarnji i prislonjen je uzdužno uz stup. Drugi vanjski nosi reflektore i odmaknut je od unutarnjeg za 120mm kako bi se reflektori mogli nesmetano rotirati( vidi slike niže). Radi boljeg obuhvatanja stupa preporuča se i treći nosač na leđima stupa.
Priprema provrta i obujmica za prihvat reflektora i ožičenja omogućava kaskadnu montažu više jediničnih reflektora po visini stupa najčeće sukladno svjetlotehničkom izračunu ili zahtjevu investitora. Reflektori se montiraju na bokove U profila vijcima M8 kroz za to predviđene provrte.Prema svjetlotehničkom projektu određena je snaga reflektora (W), svjetlosni potencijal (lm) i kut širenja svjetlosti (stupnjevi 24 do 90). Horizontalna i vertikalna rotacija svakog reflektora namješta se laserskim pokazivačem (niže opisano). Razlikujemo lijeve i desne reflektora za pokrivanje terena ispred stupa ljevo-desno u luku -90/+90 i radijusu distribucije svjetla do 100m. Lokalni električar – monter kablove za napajanje modula provodi kroz unutrašnjost vanjskog nosača i povezuje do razvodnih kutija. Grupiranje i moguće parcijalno paljenje svakog modula posebno određuje korisnik. Time je omogućena ušteda po potrebi i aktivnosti na terenu. Kod SD (smart driver) i RC (radio controled) reflektora ušteda se ostvaruje promjenom intenziteta svih reflektora na jednome stupu istovremeno lokalno ili daljinski.
Promjer stupa pri vrhu je oko 100mm.Tome je prilagođena duljina svornjaka nosača koji se montiraju kroz provrte na stupu.Provrti se buše na odgovarajućim mjestima na stupu, a prema mjerama na nosačima, svrdlima debljine 18mm. Za stupove većeg promjera koriste se dulji svornjaci prema podacima koje dostavlja investitor. Prva dva nosača sastavljaju se kod proizvođača i kao takvi montiraju se direktno na stup kroz opisane provrte. Moguća je i kaskadna montaža npr. dva nosača uzdužno po stupu.

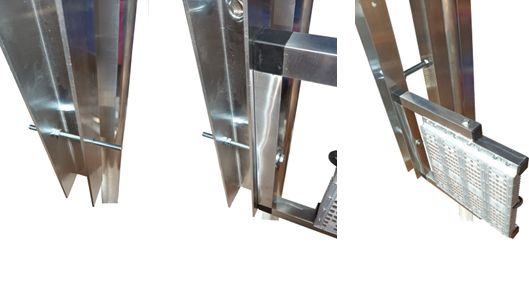

Nakon montaže nosača potrebno je postaviti reflektore. Poprečni svornjaci M8 povezuju dva reflektora, ali i bočne stranice nosača radi bolje mehanike. Zatezanjem vijka na strani reflektora fiksira se položaj prema zahtjevima iz svjetlotehničkog izračuna. Omogućena je rotacija oko svornjaka +/- 180 stupnjeva. Reflektor se svojim donjim okvirom natakne na svornjak kako je prikazano na slici
